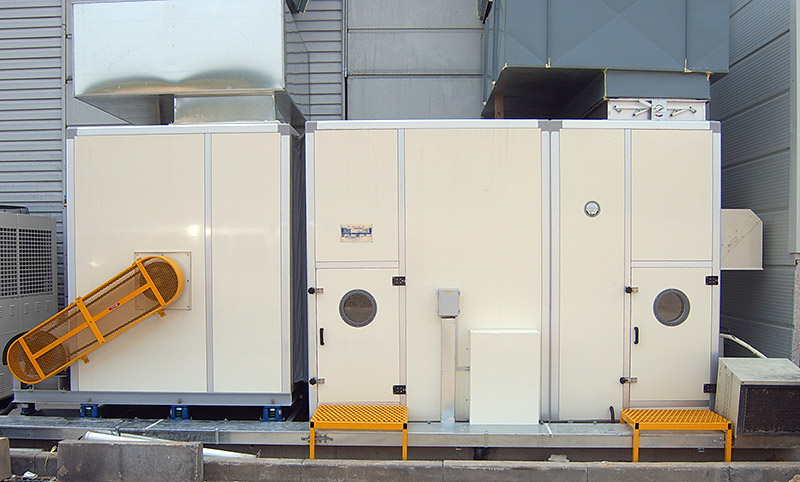

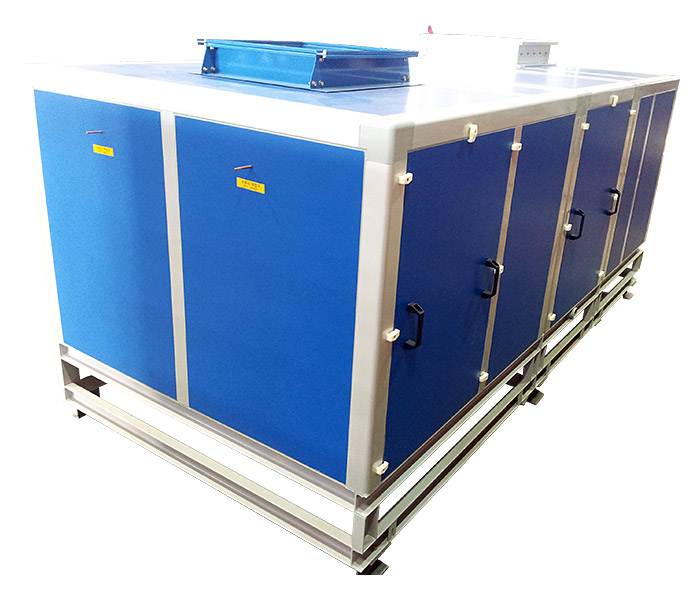

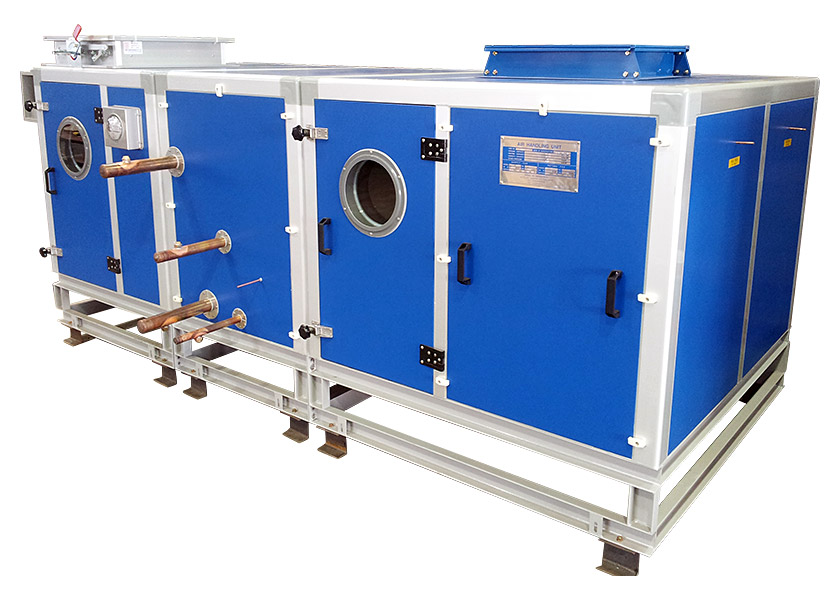

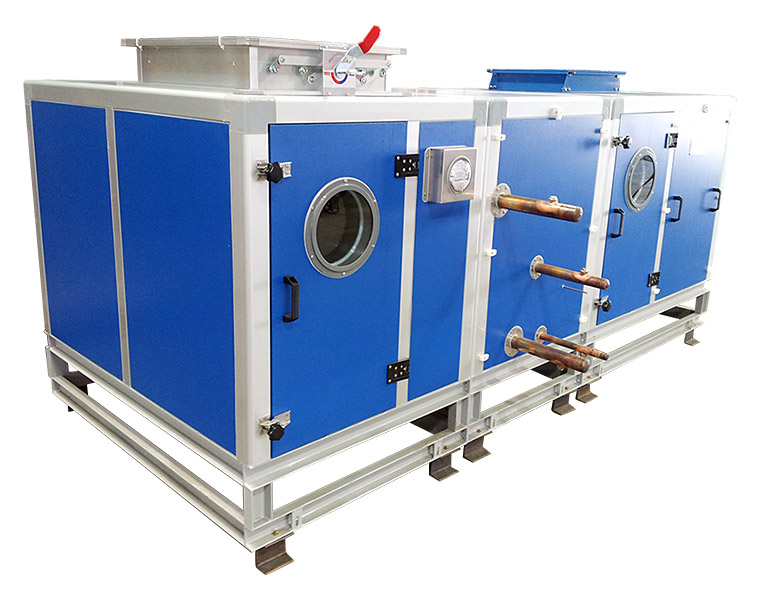

Supply Fan
재질
- Casing : SCP1 (냉간압연강판)
- Shaft : S45C
- Bearing : 자동 조심형 로라 베아링
특징
- KSB 0612 G2.5에 의해 진동을 교정하므로 저소음, 저진동 유지
- 풍량 정압에 의한 선택의 폭이 큼
종류
- Sirocco Fan (다익형)
- Backward Fan (익형)
Coil (Heating & Cooling)
재질
- 동관 : Dcup 99.9% 인탈산
- Fin : Aluminum Fan (A1100-1)
- Header : Copper Type
- Coil Frame : 아연도 SPG 2.0TH
종류
- 수용코일 / 증기가열코일 / 냉매코일
Air Filter (Pre & Medium)
종류
- PRE Filter : AFI 85%
- Medium : NBS 85%
- Header : Copper Type
- Hepa : DOP 99.9%
특징
- 분해 조립성이 뛰어남
- 뛰어난 여과력으로 기류의 저항 및 열량의 저하를 최대한 방지함
Damper
재질
- Frame : 냉간압연강판 or AL 압출품
- Blade : Aluminum A-6063 1.6TH
종류
- Air Tight Type

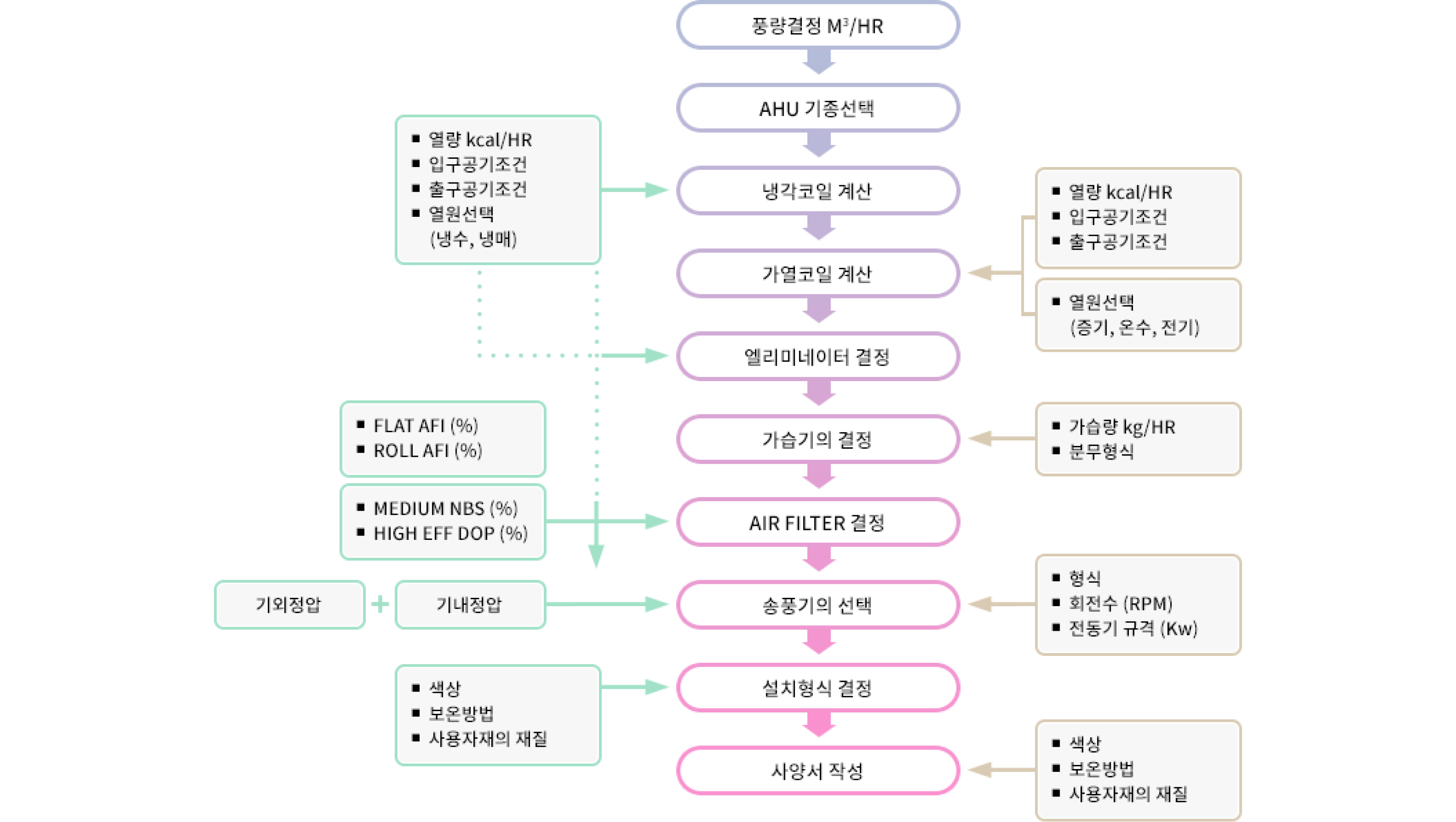

선정방법
표준사항 설계조건
공기조건
여름
입구 건구온도
27.8℃
입구 습구온도
22.4℃
겨울
입구 건구온도
15℃
입구 습구온도
Cooling Coil
입구수온
7
출구수온
12
온수 Coil
입구수온
60
출구수온
50
증기압
2㎏/㎠
코일 통과 풍속
2.6m/sec
주의사항
- 소요풍량, 정압은 최대량을 선정
- COIL 통과 풍속은 2.5m/sec ~ 3m/sec로 선택함이 경제적임.
- 표준규격
- COIL 선정기준 - 증기가열 : 2열
- FAN은 BACKWARD FAN를 기준하였음.
| 항목 | DJAH 12 | DJAH 14 | DJAH 16 | DJAH 18 | DJAH 20 | DJAH 25 | DJAH 30 | DJAH 35 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FAN | 풍량 | CMH | 7200 | 8400 | 9600 | 10800 | 12000 | 15000 | 18000 | 21000 | |
| CMM | 120 | 140 | 160 | 180 | 200 | 250 | 250 | 350 | |||
| 정압 | 급기 | mmAq | 100 | 100 | 100 | 100 | 110 | 110 | 110 | 120 | |
| 환기 | mmAq | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | ||
| 규격 | 급기 | # | 2 1/2 | 3 | 3 | 3 | 3 1/2 | 3 1/2 | 4 | 4 | |
| 환기 | # | 2 1/2 | 3 | 3 | 3 | 3 | 3 1/2 | 3 1/2 | 4 | ||
| 규격 | 급기 | HP | 5 | 7.5 | 7.5 | 7.5 | 10 | 10 | 15 | 15 | |
| 환기 | HP | 3 | 5 | 5 | 5 | 7.5 | 7.5 | 10 | 10 | ||
| COIL | COOLING | 6R | kcal/HR | 54000 | 63000 | 72000 | 81000 | 90000 | 113000 | 135000 | 179000 |
| HEAING (STEAM) | 2R | kcal/HR | 86900 | 101200 | 114400 | 129800 | 143000 | 179300 | 214500 | 250800 | |
| HEAING (온수) | 6R | kcal/HR | 62600 | 72000 | 82400 | 92000 | 102400 | 128000 | 153600 | 179000 | |
| 규격 | PASS | 22 | 26 | 30 | 30 | 30 | 36 | 36 | 38 | ||
| 점면면적 | M² | 0.77 | 0.9 | 1.03 | 1.15 | 1.28 | 1.6 | 1.92 | 2.24 | ||
| COIL 배관 접속 | COOLING | 입출구 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | |
| HEAING (STEAM) | 입구 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | ||
| 입구 | 32 | 32 | 32 | 32 | 32 | 40 | 50 | 50 | |||
| 항목 | DJAH 40 | DJAH 45 | DJAH 50 | DJAH 57 | DJAH 65 | DJAH 72 | DJAH 80 | DJAH 90 | DJAH 100 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FAN | 풍량 | CMH | 24000 | 27000 | 30000 | 34200 | 39000 | 43200 | 48000 | 52800 | 58800 | |
| CMM | 400 | 450 | 500 | 570 | 650 | 720 | 800 | 880 | 980 | |||
| 정압 | 급기 | mmAq | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 130 | |
| 환기 | mmAq | 60 | 65 | 65 | 65 | 70 | 70 | 70 | 70 | 70 | ||
| 규격 | 급기 | # | 4 1/2 | 5 | 5 | 5 1/2 | 5 1/2 | 6 | 6 | 7 | 7 | |
| 환기 | # | 4 | 4 1/2 | 5 | 5 1/2 | 5 1/2 | 6 | 6 | 6 | 7 | ||
| 규격 | 급기 | HP | 20 | 25 | 25 | 25 | 30 | 30 | 40 | 40 | 50 | |
| 환기 | HP | 15 | 15 | 15 | 20 | 25 | 25 | 25 | 30 | 30 | ||
| COIL | COOLING | 6R | kcal/HR | 180000 | 203000 | 225000 | 257000 | 293000 | 324000 | 360000 | 396000 | 441000 |
| HEAING (STEAM) | 2R | kcal/HR | 286000 | 322300 | 361900 | 409200 | 465300 | 518100 | 573100 | 633600 | 705100 | |
| HEAING (온수) | 6R | kcal/HR | 204000 | 230000 | 256000 | 292000 | 333000 | 370000 | 410000 | 450000 | 500000 | |
| 규격 | PASS | 42 | 40 | 22/22 | 22/24 | 24×2 | 24×2 | 28×2 | 28×2 | 28×2 | ||
| 점면면적 | M² | 2.56 | 2.88 | 3.2 | 3.65 | 4.17 | 4.62 | 5.13 | 5.77 | 6.41 | ||
| COIL 배관 접속 | COOLING | 입출구 | 80 | 100 | 65×2 | 80×2 | 80×2 | 80×2 | 80×2 | 100×2 | 100×2 | |
| HEAING (STEAM) | 입구 | 80 | 80 | 65×2 | 65×2 | 65×2 | 80×2 | 80×2 | 80×2 | 100×2 | ||
| 입구 | 50 | 50 | 40×2 | 50×2 | 50×2 | 50×2 | 50×2 | 50×2 | 65×2 | |||
